Комплекты усиления связи

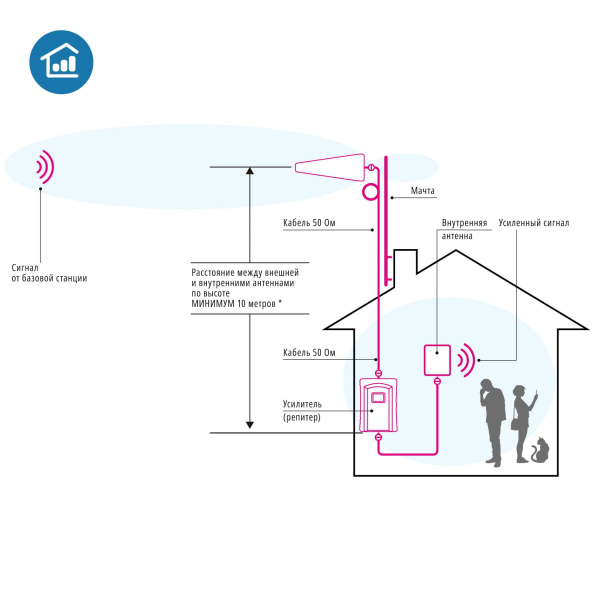

Компоненты системы усиления:

• Внешняя антенна – предназначена для приема сигнала оператора с базовой станции, обладает собственным коэффициентом усиления благодаря чему осуществляется первичное усиление сигнала перед передачей его по кабельному тракту.

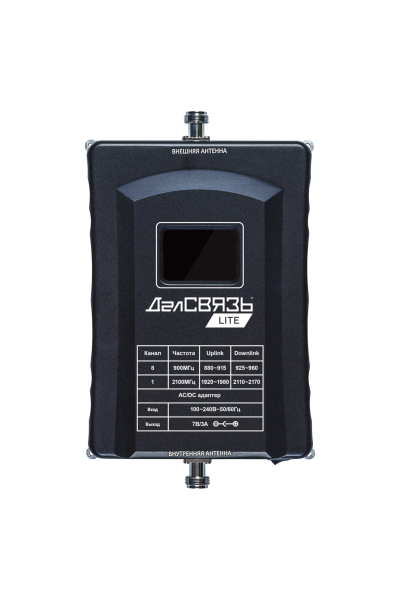

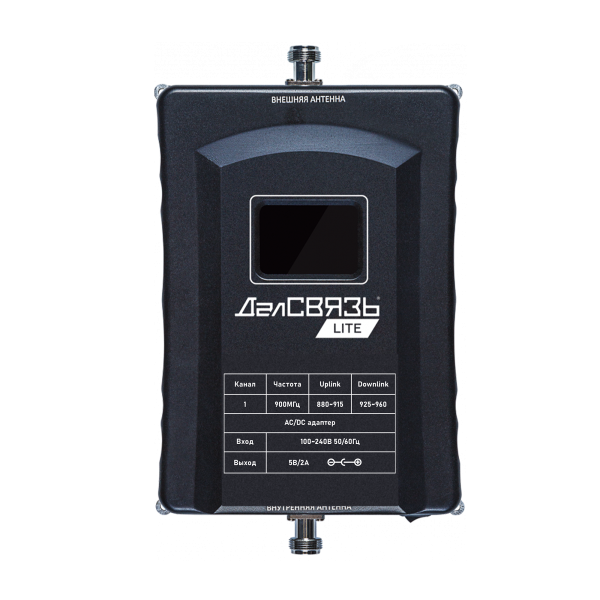

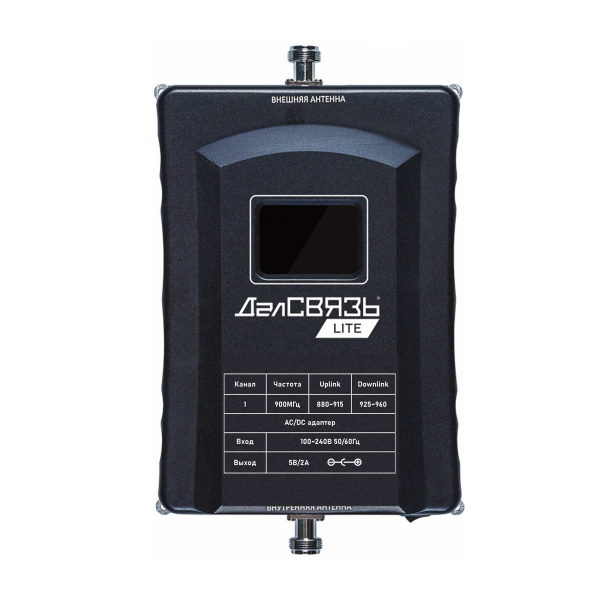

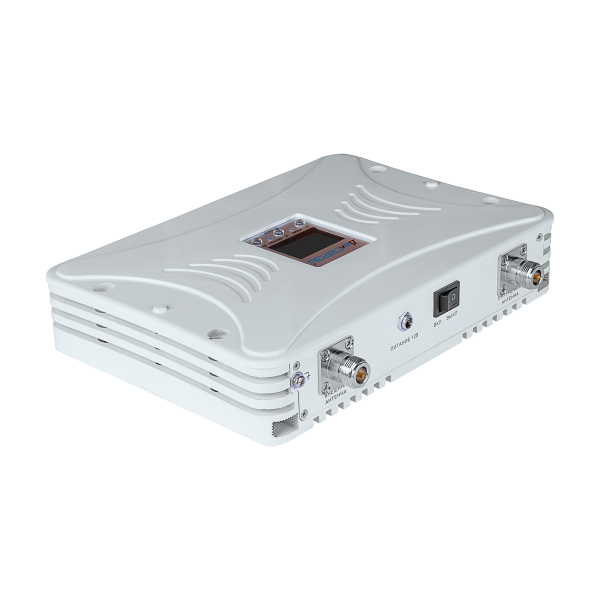

• Усилитель сигнала (репитер) – главный компонент системы усиления, в зависимости от его параметров система обладает большим или меньшим коэффициентом усиления, возможностью или невозможностью организовать разветвленную систему усиления, обеспечить усиление системы в одном или нескольких частотных диапазонах.

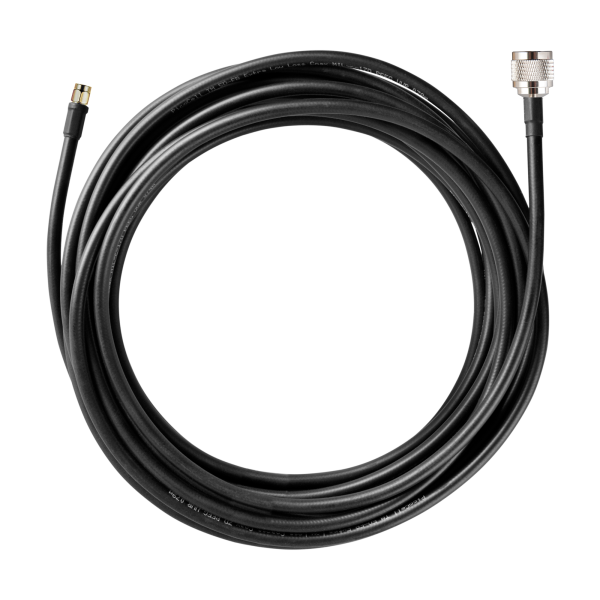

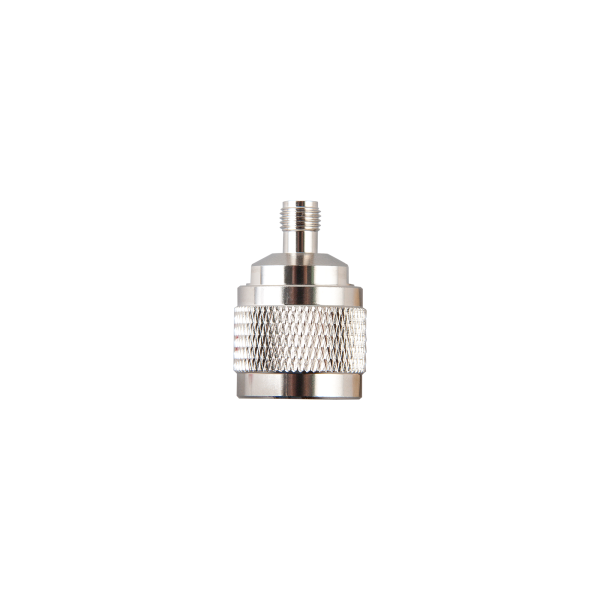

• Внутренняя антенна (антенны) – предназначена для передачи усиленного сигнала абонентам. Также как и внешняя обладает собственным коэффициентом усиления, преимущественно для компенсации потерь в кабельной трассе. В зависимости от максимальной выходной мощности репитера и его коэффициента усиления возможно установить несколько внутренних антенн. Для этого необходимо использовать дополнительные устройства – делители или ответвителя мощности и кабельные сборки

Зачем нужен комплект усиления связи?

Комплект усиления связи нужен для расширения площади покрытия сигналом в местах неуверенной связи. Использование готового комплекта усиления предпочтительно для пользователей не имеющих глубоких знаний в области радиоаппаратуры.

Для подбора комплекта используйте приложение «ДалСВЯЗЬ: замер сигнала» или обратитесь за консультацией к нашим специалистам.

Комплект усиления, поможет в случаях:

1. Вы проживаете в отдаленном от базовой станции районе

2. Вы проживаете в районах с выраженными изломами рельефа

3. Вблизи Вашего места проживания большое количество экранирующих поверхностей, высоких многоэтажных зданий

4. Наличия конструктивных особенностей здания, которые мешают нормальному распространению сигнала

5. Отсутствия сети в подвальных помещениях, цокольных помещениях, подземных паркингов

6. Нахождения места Вашего проживания выше направления антенн базовых станций оператора, например, если Ваша квартира находится в многоэтажном небоскребе

Какие бывают комплекты усиления связи?

Комплекты усиления можно классифицировать по нескольким критериям

1.     По типу антенн

Внешняя антенна: тип волновой канал, логопериодическая, панельная

Внутренняя антенна: штыревая, панельная

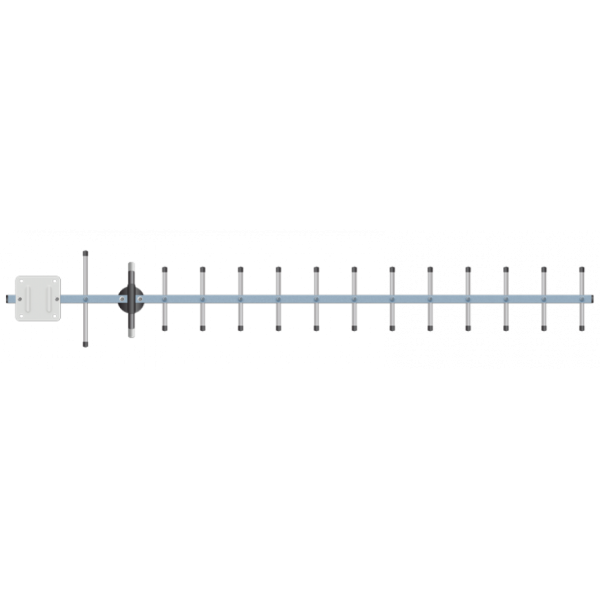

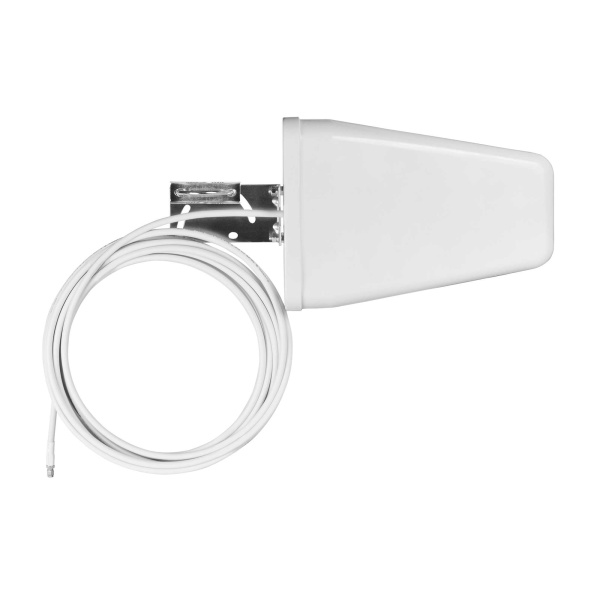

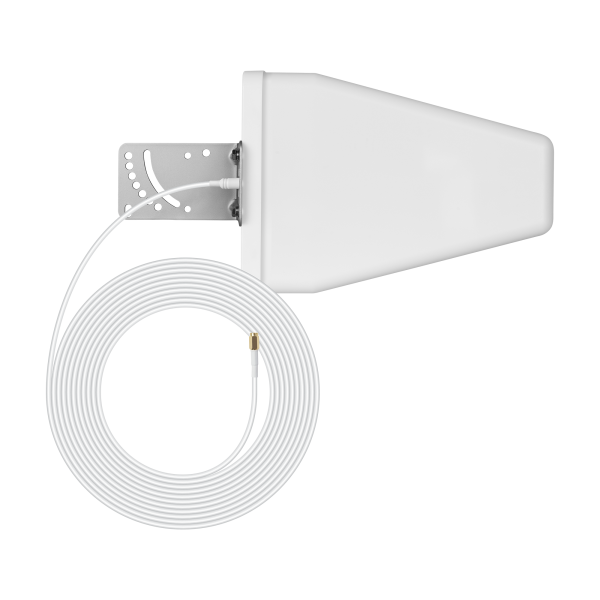

Тип антенны влияет не только на габаритные или эстетические свойства комплекта, как может показаться на первый взгляд. Антенны отличаются характеристиками и в зависимости от них необходимо подбирать комплект. Например, антенна типа волновой канал конструктивно предусматривает необходимость точной настройки на базовую станцию оператора и обладает большим коэффициентом усиления – так4ая антенна подойцдет для особо удаленных райнов. Логопериодические и панельные антенны имеют больший угол направленности, что помогает при их юстировке, но имеют меньший коэффициент усиления.

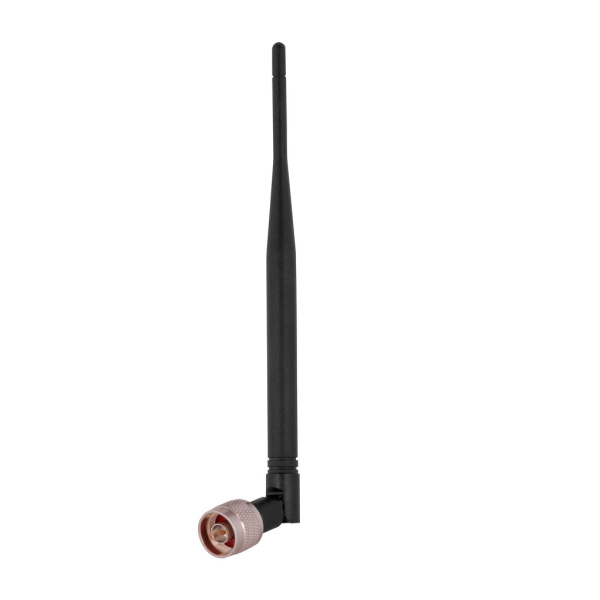

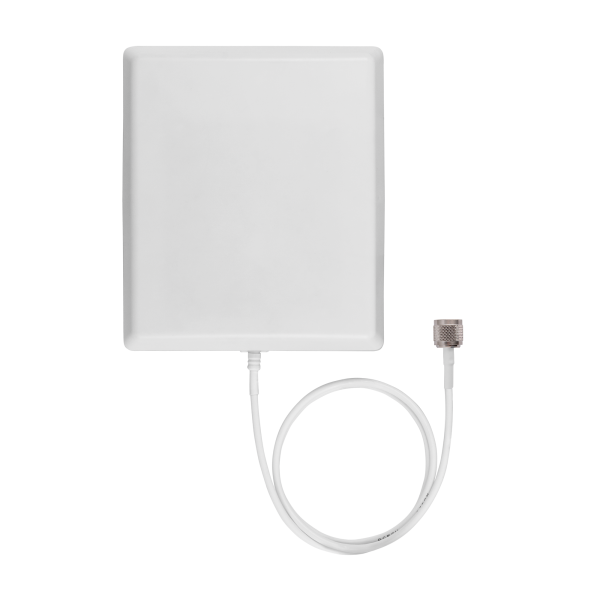

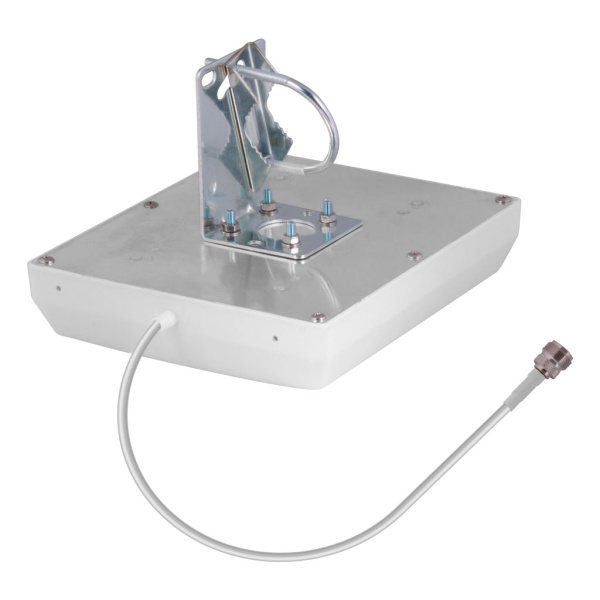

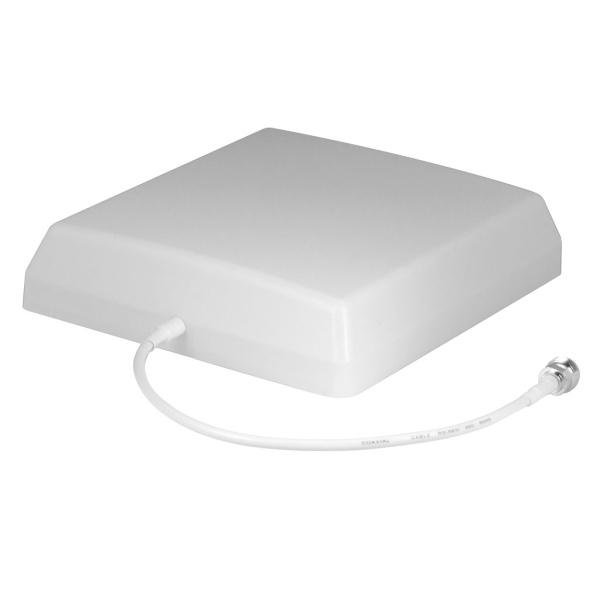

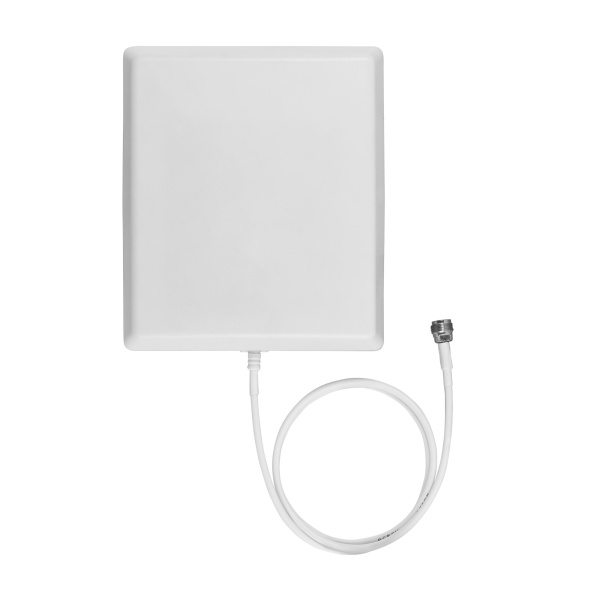

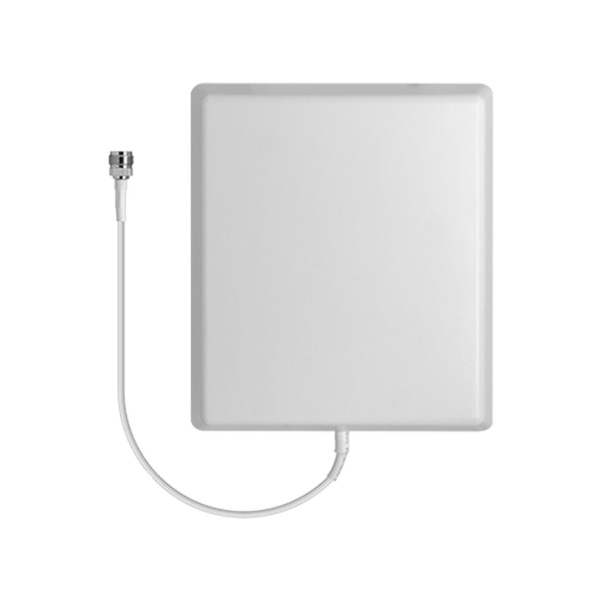

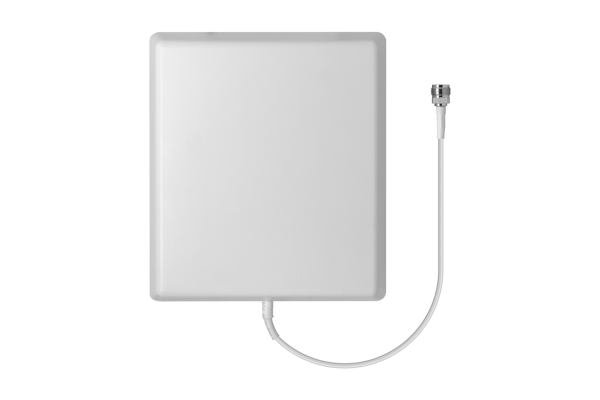

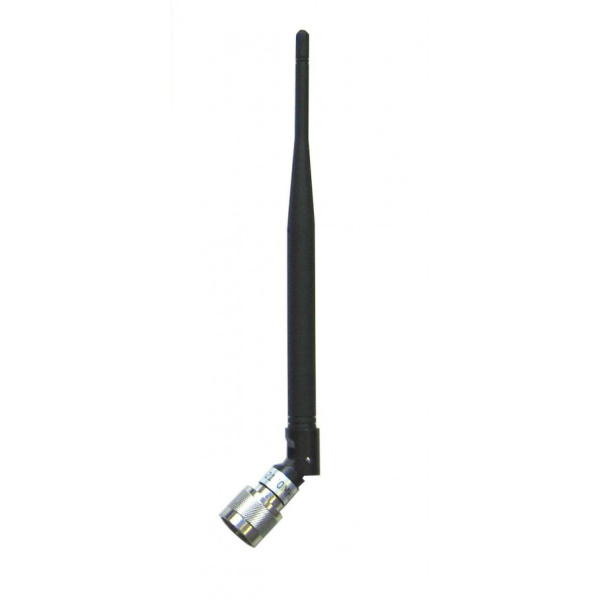

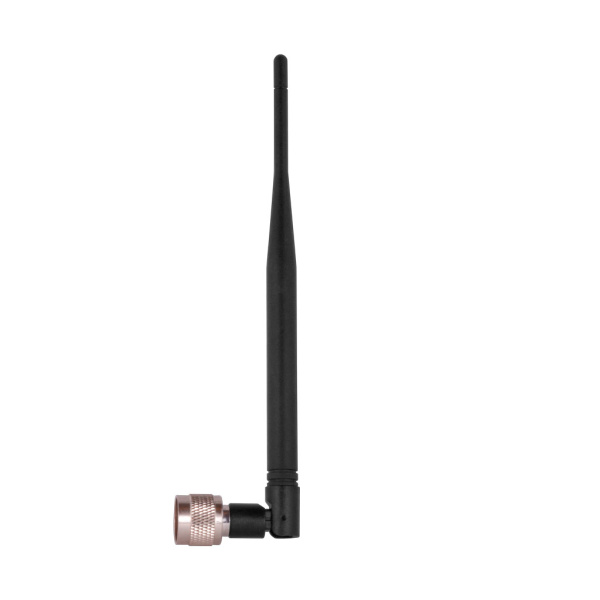

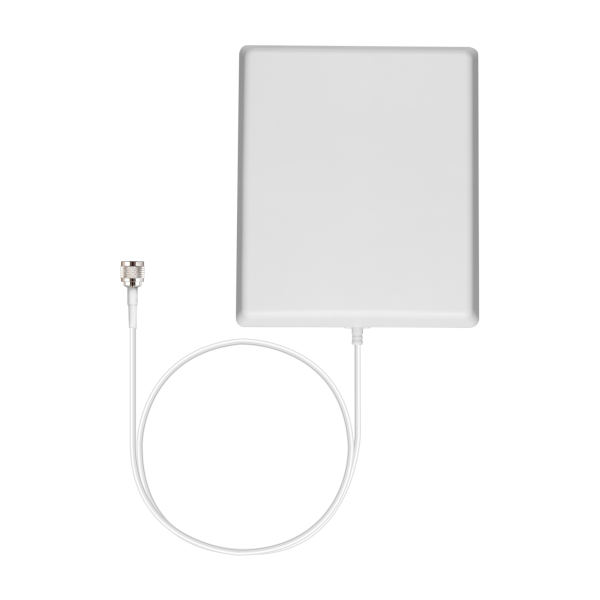

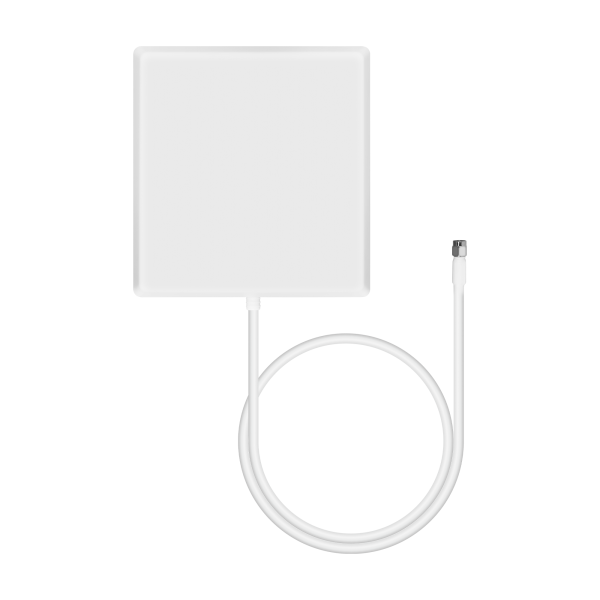

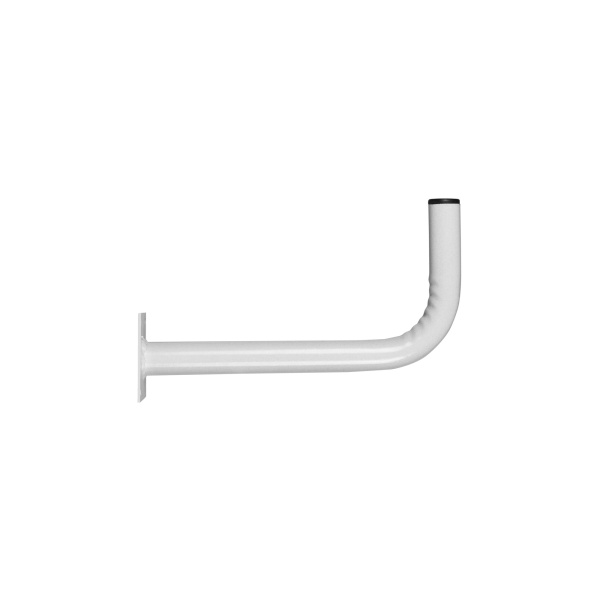

Внутренние антенны, также отличаются характеристиками, в комплектах усиления ДалСВЯЗЬ предусмотрено два типа внутренних антенн: штыревая и панельная. Штыревые антенны удобны для монтажа – так как не требуют дополнительных кабельных сборок и могут быть монтированы непосредственно на репитер, обладают круговой диаграммой направленности, что позволяет распространять усиленный сигнал на 360*, недостатком таких антенны является низкий коэффициент усиления и радиус покрытия, так как усиленный сигнал не концентрируется в определенном направлении а распространяется равномерно по всей площади. Панельные антенны – являются направленными, обладают коэффициентом усиления большим, чем у штыревых. Крепление панельных антенн осуществляется на кронштейн.

2.     По максимальной выходной мощности репитера

Максимальная мощность репитера простыми словами влияет на количество внутренних антенн, которые возможно установить в системе.

Например, для комплекта DS-LT-900/1800-23C2 максимальная допустимая выходная мощность 23 дБм (200 мт), такая мощность может обеспечить сигналом до 3 внутренних антенн

3.     По коэффициенту усиления

Коэффициент усиления показывает на сколько может быть увеличен поступающий на систему сигнал.

Например, для комплекта DS-LT-900/1800-23C2 коэффициент усиления в канале передачи DL (в направлении от базовой станции к абоненту) 75 дБ. Это значит, что при поступающем сигнале -55 дБм на выходе репитера сигнал будет усилен до 20 дБм. Важно! Мощность на выходе репитера не должна превышать максимально допустимую

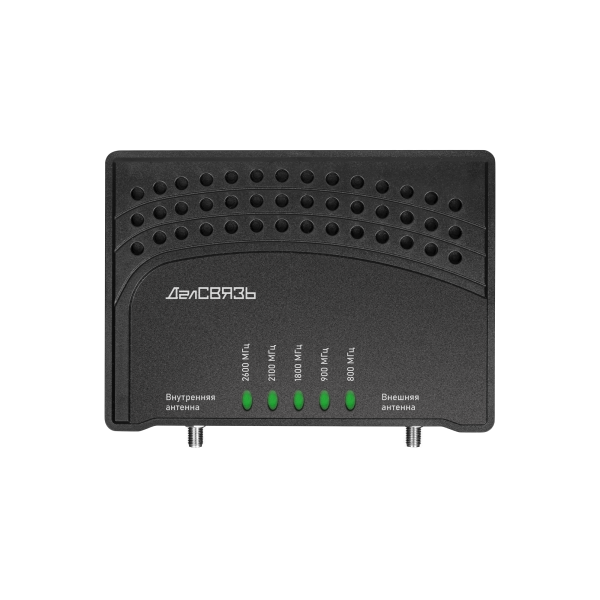

4.     Однодиапозонные/многодиапазонные

Комплект усиления может усиливать сигнал в одном или нескольких частотных диапазонах. Зачастую, в режиме звонка и в режиме передачи данных используются разные частоты, эту информацию относительно Ваших радиоусловий Вы получите в результате замера.

Однодиапозонные усилители часто устанавливаются для усиления исключительно голосовой связи, в достаточно удалённых от базовой станции районах. Такие комплекты комплектуются внешними антеннами типа волновой канал, отличающиеся высоким коэффициентом усиления и узконаправленным углом направленности

5.     Наличие SMART функций

Наличие автоматической настройки усилителя у комплекта усиления, зависит от наличия таких функций у репитера. Автоматическая настройка может включать в себя следующий функционал:

• Автоматическое пропорциональное регулирование коэффициента усиления по обоим каналам передачи (UpLink и DownLink) в зависимости от мощности входного сигнала с внешней антенны

• Автоматическое отключение выходной мощности усилителя в случае самовозбуждения устройства или поступления на вход избыточного уровня мощности входного сигнала

• Автоматическое включение режима энергосбережения и отключение выходной мощности в канале передачи UpLink (в направлении от абонента к базовой станции) в случае, если поблизости нет активных абонентов. Увеличивается срок службы устройства. Снижается нагрузка на

Базовую Станцию.

Наличие у репитера одной или нескольких SMART функций обеспечит автоматическую настройку и подстройку под изменяющиеся радиоусловия пользователя.

Основные технические параметры комплектов усиления связи?

Подбор комплекта усиления – не сложная задача, при условии проведения замера сигнала и понимания параметров, полученных в его результате

Частотный диапазон – диапазон частот, в котором комплект усиления работает. Это один из основных параметров, на который необходимо обратить внимание при выборе комплекта усиления. Дело в том, что основой передачи сигнала в пространстве является частота волны, на которой он передается. В процессе развития сотовой связи, в России наиболее распространенными частотами являются 800, 900, 1800, 2100, 2600 МГц. Каждая из частот поддерживает один или несколько стандартов сотовой связи 2G, 3G, 4G.

Рабочие частоты зависят от частот приема и передачи между базовой станцией и сотовым телефоном абонента. В разных местах и для разных операторов частотный диапазон будет различным. Поэтому очень важно провести замер именно в Ваших радиоусловиях для тех сим-карт, которыми вы предпочитаете пользоваться

Коэффициент усиления – характеристика известная еще со школьных времен – отношение уровня выходного сигнала к входному. Параметр показывает во сколько раз выходной сигнал больше входного – т.е. во сколько раз репитер усилил входной сигнал. Коэффициент усиления в системах радиосвязи измеряется в дБ. Чем больше коэффициент усиления – тем выше усиление. При выборе комплекта усиления важно обращать внимание на коэффициент усиления, не стоит подбирать усилитель с высоким коэффициентом усиления при близком расположении к базовой станции оператора. Выбор следует делать опираясь на замеренный сигнал. На многих репитерах присутствует возможность ручной (РРУ) настройки коэффициента усиления или функции SMART, это необходимо для обеспечения стабильной выходной мощности, не превышающей предельных значений

Максимальная выходная мощность репитера – характеристика максимальной допустимой мощности на выходе репитера. Один из важнейших параметров, так как от него зависит корректная работа системы усиления. При превышении максимально допустимой мощности (например, если подбор оборудования был выполнен неверно и коэффициент усиления превышает необходимый уровень) оборудование может выйти из строя. Для предотвращения таких ситуаций существует несколько вариантов: использование ручной настройки коэффициента усиления при превышении допустимого уровня выходной мощности, использование SMART функции репитера – автоматической регулировки коэффициента усиления (она работает аналогично ручной регулировке, но в автоматическом режиме) и автоматическая регулировка усиления. Последняя функция присутствует у большинства репитеров. и позволяет уменьшить поступающую на репитер мощность с помощью аппаратно-реализованной системы обратной связи.

Значение максимальной выходной мощности влияет на площадь покрытия сигналом, так как относительно нее подбирается максимальное количество внутренних антенн. Чем выше мощность – тем на большее количество антенн репитер сможет передать усиленный сигнал.
