Как правильно замерить дверь для замены замка

Если вы решили заменить обычный механический замок на электронный, первое, что нужно сделать — точно снять замеры. Малейшая ошибка может привести к проблемам: механизм не влезет в дверь, будет заклинивать или потребует переделки дверного полотна. Давайте разберемся, как избежать этих неприятностей, какие параметры измерять, какие инструменты для этого подойдут и как правильно выполнить все замеры. Вам понадобится рулетка, блокнот для записей и свободный доступ к двери — начинаем!

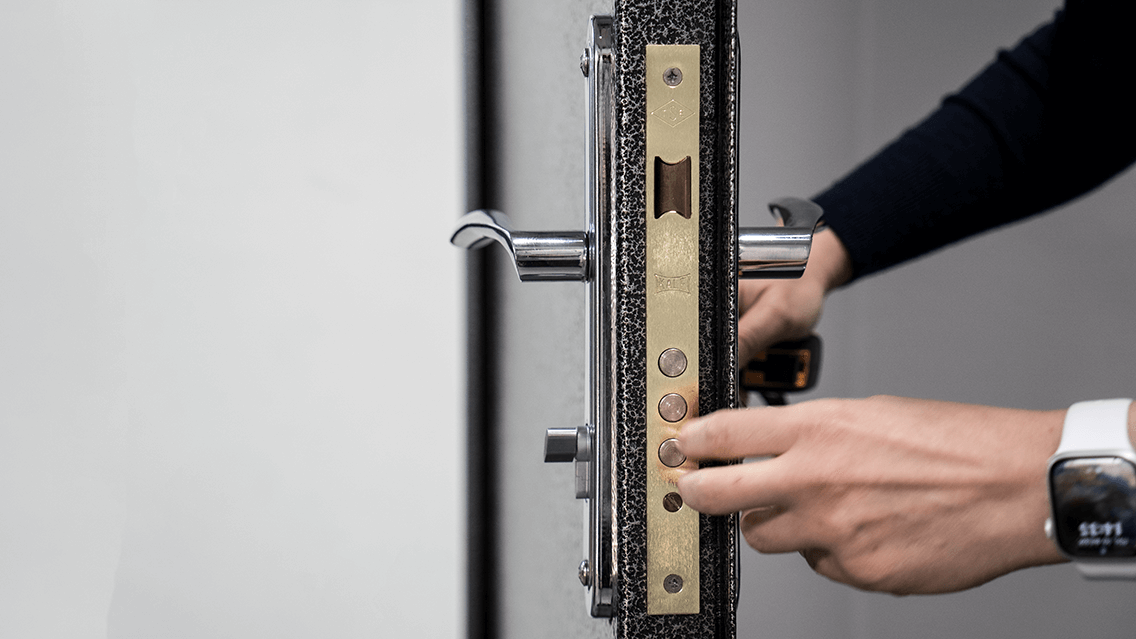

Фото 1 - Как сделать правильные замеры старого замка, чтобы поменять на новый

Зачем нужна точность?

Умные электронные замки для дома или коммерческого объекта устроены сложнее, чем механические. Внутри них спрятаны платы управления, батарейки или АКБ, электромотор и другие детали, которым нужно достаточно места. Если замеры будут неточными, вы рискуете:

• Вернуть покупку и потратить время на поиск новой модели.
• Потратить деньги на переделку двери или коробки.
• Столкнуться с несовпадением ответной планки (той, что на коробке), и тогда придется все переделывать заново.

Кроме того, при смене замка часто требуется заменить и ответную планку в дверной коробке. У каждого производителя свои стандарты расположения ригелей и язычков, поэтому важно измерить не только дверь, но и коробку. Ниже — подробная инструкция.

Инструменты и подготовка

Для замеров понадобятся несколько простых инструментов. Ниже приведена таблица с необходимыми принадлежностями и рекомендациями.

Пошаговый план замеров

Записывайте каждый параметр в таблицу — так проще сравнить данные с характеристиками нового устройства. Выбирая электронные замки для апартаментов или для дома, важно зафиксировать следующие параметры старого механизма:

1. Расстояние от края двери до сердцевины замка (Backset). Замеряется от внутренней стороны лицевой (торцевой) планки до центра отверстия для ключа или цилиндра. Откройте дверь и на торцевой планке найдите отверстие под ключ. Измерьте расстояние от внутреннего края планки до его центра.

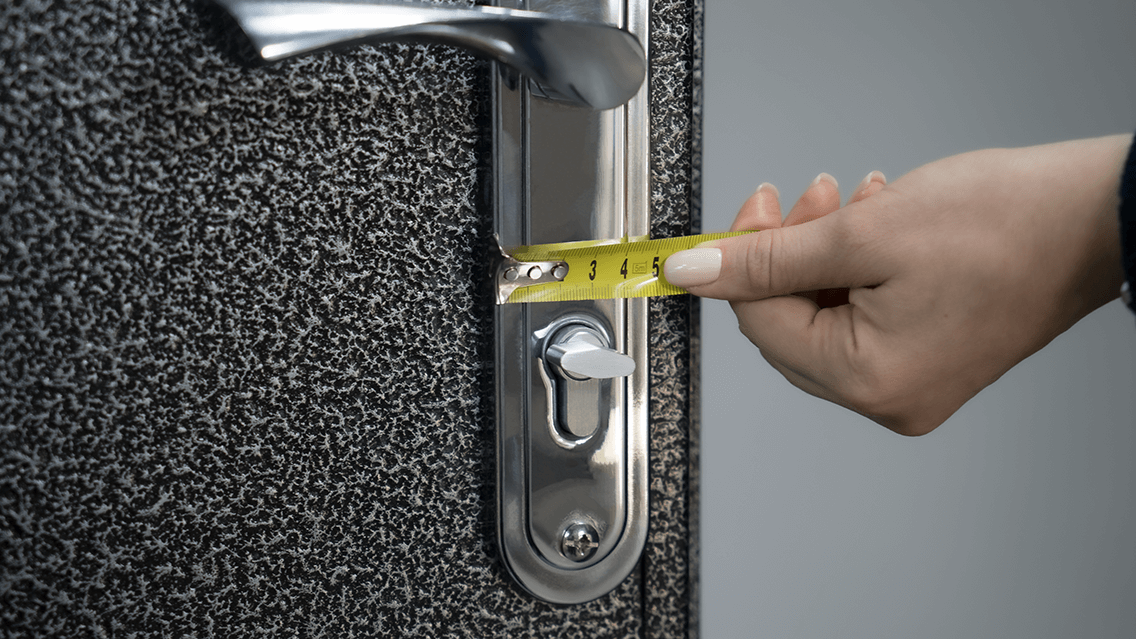

Фото 2 - Замеряем расстояние Backset

2. Промежуток между ручкой и замочной скважиной. Замеряется от центра отверстия для ручки (или штифта) и центром замочной скважины. Замерьте по вертикали или горизонтали (зависит от типа замка) расстояние от центра квадратного отверстия под ручку до центра скважины.

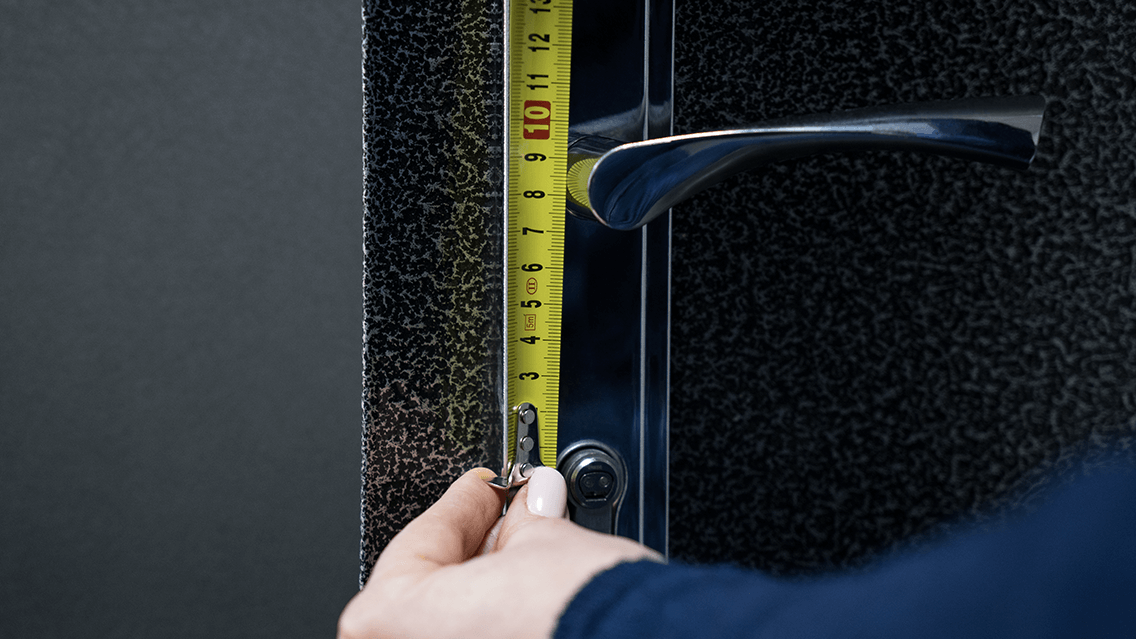

Фото 3 - Проводим замер между центром ручки и цилиндра

3. Габариты торцевой планки. Это металлическая полоса на торце двери. Она видна при открытой двери и может содержать информацию о производителе и технических характеристиках замка. Нужны значения максимально возможной ширины (в самом широком месте) и длины (высоты) планки, с учетом возможных скруглений по краям. Эти размеры помогут понять, впишется ли новый электронный замок в существующее оформление двери. Замерьте все параметры от верхнего до нижнего края, включая закругления.

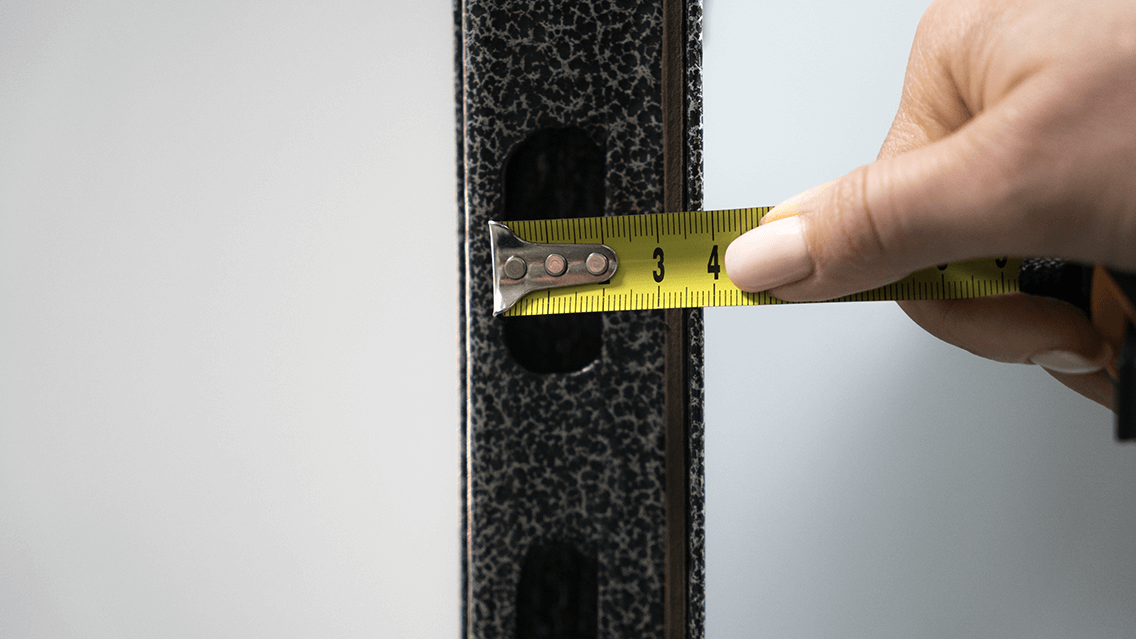

Фото 4 - Замер ширины торцевой планки

4. Толщина дверного полотна. Электронные замки часто объемнее механических. Измерьте толщину двери в месте установки старого замка — это поможет выбрать подходящую модель.

5. Марка старого замка. Посмотрите на торцевую планку или корпус — там часто указан производитель (например, Kale, Гардиан). Это упростит поиск: у многих брендов есть электронные версии, совместимые по размерам с механическими предшественниками.

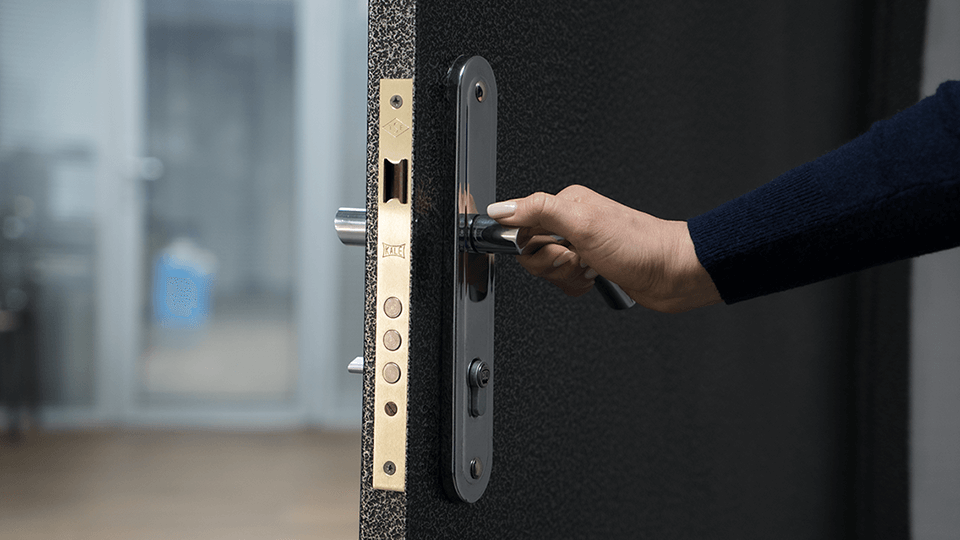

Фото 5 - Марку старого замка можно посмотреть на торцевой планке

6. Размеры накладки (розетки) ручки. Замерьте ширину и высоту розетки, куда вставляется ручка. Новая фурнитура должна полностью закрыть следы от старой, чтобы не оставалось зазоров. Для этого определяется горизонтальный размер накладки, а при необходимости фиксируется и вертикальный размер. Сопоставление этих данных с характеристиками нового комплекта позволит избежать нежелательных зазоров.

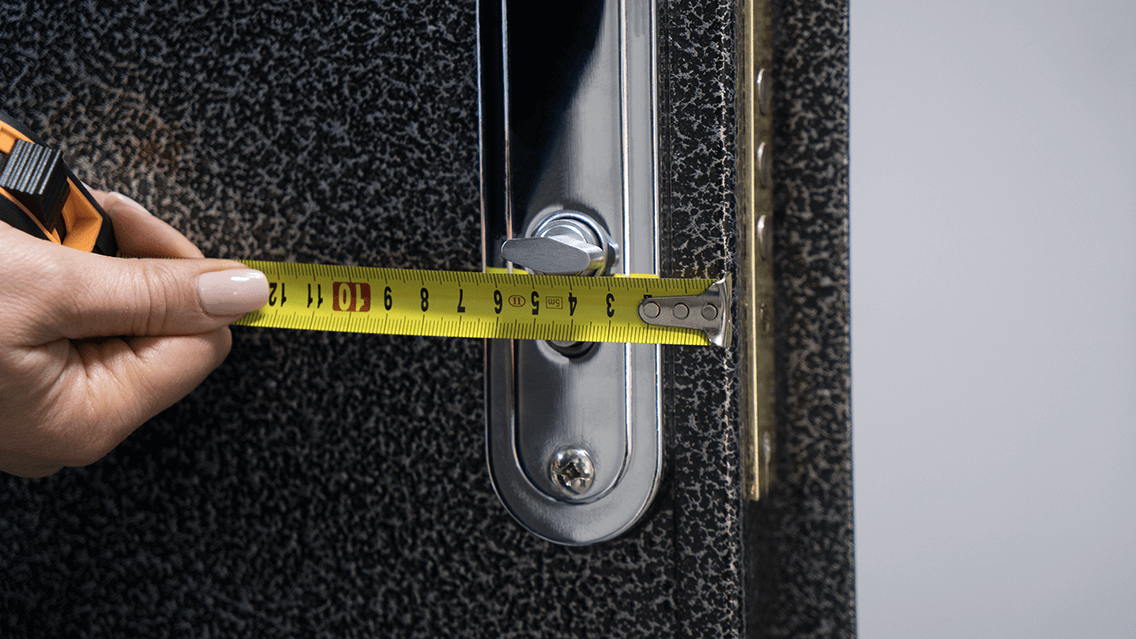

Фото 6 - Проводим замер ширины накладки

7. Пространство под замок в открытой двери (посадочное место). При открытой двери видно, в каком пространстве установлен корпус замка — обычно под лицевой планкой. Необходимо измерить ширину и глубину этого выреза, чтобы понять, соответствует ли он размеру нового устройства. Особое внимание стоит уделить форме выреза: если углы закруглены, а корпус замка прямоугольный, возможно, потребуется корректировка.

8. Глубина вхождения двери в коробку. Посадочное место замка при закрытой двери часто забывают померить, однако оно показывает, насколько глубоко дверь входит в коробку при закрытии. Измерение проводится от внутреннего края коробки до места установки замка. Так можно определить, не будет ли новый, возможно, более объемный замок заедать при закрытии двери.

9. Параметры ответной планки. На дверной коробке есть планка, куда входят ригели замка. Это и есть ответная планка. Измеряются длина и максимальная ширина планки. Обращаем внимание на наличие выемок и отверстий, предназначенных для выступающих элементов замка. Сравнение этих данных с характеристиками нового замка поможет убедиться в корректности установки.

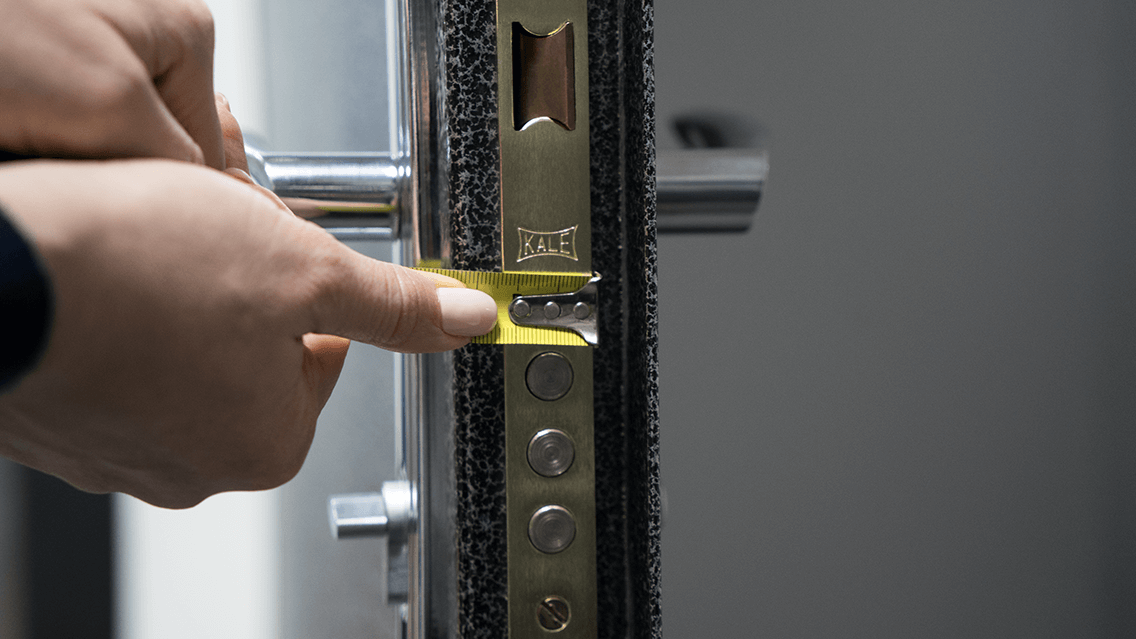

Фото 7 - Замеряем отверстие под ригель

10. Место под ответную планку с учетом уплотнителя. В дверной коробке часто присутствует уплотнитель, который тоже влияет на установочные размеры. Прижмите уплотнитель и измерьте ширину участка от внешней стороны до внутренней части ответной планки. Это поможет понять, достаточно ли места для установки новой планки и не создаст ли уплотнитель препятствий в работе замка.

Замена традиционного механического замка на современный электронный — это не только способ повысить уровень безопасности, но и улучшить удобство использования двери. Однако успех этой операции во многом зависит от точности снятых замеров. Ошибка в считаные миллиметры может обернуться длительным процессом подгонки и корректировки. Особую актуальность руководство приобретает при выборе замков для дверей из комбинированных материалов (стекло+дерево), где возможности расширения посадочного места или, в особенности, углубления, весьма ограничены. Рекомендуется последовательно фиксировать каждое измерение в созданной таблице, обращая внимание на критически важные параметры.

Важный момент

Замена замка — дело ответственное, особенно если речь про электронные замки для гостиниц, где важно сочетание эстетики, функциональности и стабильности работы. Если сомневаетесь в замерах или выборе модели, проконсультируйтесь со специалистами.

Главное — не торопитесь и перепроверьте каждую цифру. Пару миллиметров разницы могут превратить установку в головную боль. Держите под рукой инструкцию и действуйте шаг за шагом — тогда все получится!
